广东湛江架桥机租赁 浅析架桥机的原理
发布时间：2020-08-20 来源：卫华机械
广东湛江架桥机租赁,广东湛江架桥机厂家,广东湛江架桥机销售-河南卫华机械驻广东办事处

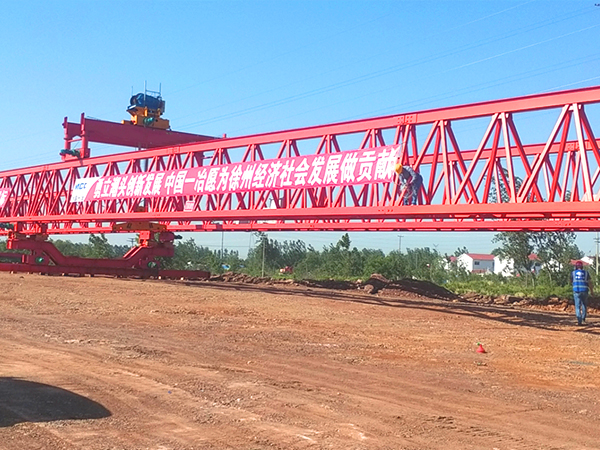

广东湛江架桥机租赁就是将预制好的梁片放置到预制好的桥墩上去的设备。架桥机属于起重机范畴，因为其主要功能是将梁片提起，然后运送到位置后放下。
广东湛江架桥机厂家与一般意义上的起重机有很大的不同。其要求的条件苛刻，并且存在梁片上走行，或者叫纵移。架桥机分为架设公路桥，常规铁路桥，客专铁路桥等几种。
广东湛江架桥机销售的结构及工作原理提要：由4个主横梁、4台主横梁纵移台车、2个起重行车、2台起吊卷扬机等组成。"三合一"减速机安装在起重行车车架上，通过链传动使起重行车车架及钢轮在主横梁轨道上行走
2．主、辅纵导梁及支撑系统
整个架桥机纵导梁由两根纵导梁组成。一根纵导梁中有主导梁、辅导梁，各导梁之间用销轴连接，两导梁之间通过前、中、后横联及斜撑连成一体。
支撑系统由前、后支架作为主要支撑，中支腿、后支腿、辅助支腿作为辅助支撑。

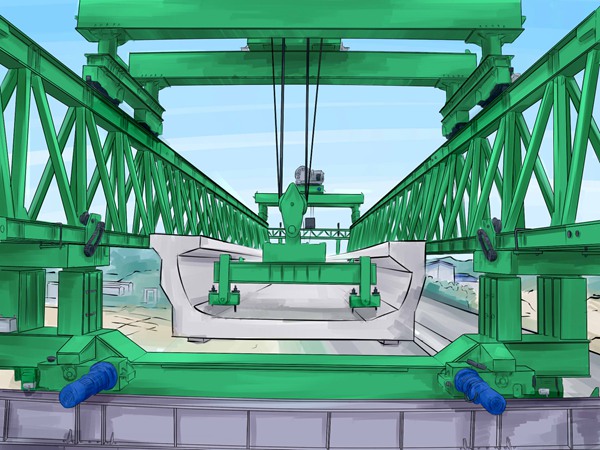

3．主横梁及起吊系统
由4个主横梁、4台主横梁纵移台车、2个起重行车、2台起吊卷扬机等组成。"三合一"减速机安装在起重行车车架上，通过链传动使起重行车车架及钢轮在主横梁轨道上行走，实现卷扬机起吊的横向移动。主横梁与主横梁纵移平车用螺栓连接成一体，"三合一"减速机通过齿轮传动使行走轮等组成的台车在A字型桁架的轨道上纵向移动，实现吊梁前移。卷扬机动作使吊具作上下运动，从而实现整个架梁过程的前后、左右升降各种运动。
4．主导梁纵移系统
4台摇滚总成装于架桥机导梁下弦处的前、后支架上，导梁靠下弦与摇滚之间产生的磨擦力作纵向移动。
5．前、后支架前移系统
电动葫芦与摇滚台车相连，架桥机辅支腿、中支腿、后支腿临时支撑时，前、后支架台车离开桥面，电动葫芦与摇滚台车用弯板和销轴连成一体，在重力作用下，电动葫芦轮子踏面接触导梁下弦，电动葫芦在下弦铺好的轨道上行走，带动前、后支架纵向移动，到达预定的位置。
6．由4个液压泵站、12个液压缸及一系列管路和液压元件组成。整机每侧上装有6个油缸，两个泵站。泵站作为油缸的动力源，4个油缸分别位于纵导梁的前、中、后位置，用于整机的辅助支撑、整机抬起。
7．由主控箱、操作箱、控制回路等组成，能同时及分别控制30台电机按工作程序进行。
河南卫华机械驻广东办事处,设备有：龙门吊出租、架桥机租赁、单梁行车、双梁行吊销售、提梁机、运梁车等，款式齐全，免费获取报价单，质优价优，值得信赖。
广东湛江架桥机租赁就是将预制好的梁片放置到预制好的桥墩上去的设备。架桥机属于起重机范畴，因为其主要功能是将梁片提起，然后运送到位置后放下。
广东湛江架桥机厂家与一般意义上的起重机有很大的不同。其要求的条件苛刻，并且存在梁片上走行，或者叫纵移。架桥机分为架设公路桥，常规铁路桥，客专铁路桥等几种。
2．主、辅纵导梁及支撑系统
整个架桥机纵导梁由两根纵导梁组成。一根纵导梁中有主导梁、辅导梁，各导梁之间用销轴连接，两导梁之间通过前、中、后横联及斜撑连成一体。
支撑系统由前、后支架作为主要支撑，中支腿、后支腿、辅助支腿作为辅助支撑。
3．主横梁及起吊系统
由4个主横梁、4台主横梁纵移台车、2个起重行车、2台起吊卷扬机等组成。"三合一"减速机安装在起重行车车架上，通过链传动使起重行车车架及钢轮在主横梁轨道上行走，实现卷扬机起吊的横向移动。主横梁与主横梁纵移平车用螺栓连接成一体，"三合一"减速机通过齿轮传动使行走轮等组成的台车在A字型桁架的轨道上纵向移动，实现吊梁前移。卷扬机动作使吊具作上下运动，从而实现整个架梁过程的前后、左右升降各种运动。
4．主导梁纵移系统
4台摇滚总成装于架桥机导梁下弦处的前、后支架上，导梁靠下弦与摇滚之间产生的磨擦力作纵向移动。
电动葫芦与摇滚台车相连，架桥机辅支腿、中支腿、后支腿临时支撑时，前、后支架台车离开桥面，电动葫芦与摇滚台车用弯板和销轴连成一体，在重力作用下，电动葫芦轮子踏面接触导梁下弦，电动葫芦在下弦铺好的轨道上行走，带动前、后支架纵向移动，到达预定的位置。
6．由4个液压泵站、12个液压缸及一系列管路和液压元件组成。整机每侧上装有6个油缸，两个泵站。泵站作为油缸的动力源，4个油缸分别位于纵导梁的前、中、后位置，用于整机的辅助支撑、整机抬起。
7．由主控箱、操作箱、控制回路等组成，能同时及分别控制30台电机按工作程序进行。
河南卫华机械驻广东办事处,设备有：龙门吊出租、架桥机租赁、单梁行车、双梁行吊销售、提梁机、运梁车等，款式齐全，免费获取报价单，质优价优，值得信赖。
